Kelas :12.4A.16
Nim :18070951
PERTEMUAN 9
1. tahapan normalisasi :
Bentuk Tidak Normal
Menghilangkan perulangan group
Bentuk Normal Pertama (1NF)
Menghilangkan ketergantungan sebagian
Bentuk Normal Kedua (2NF)
Menghilangkan ketergantungan transitif
Bentuk Normal Ketiga (3NF)
Menghilangkan anomali-anomali hasil dari
ketergantungan fungsional
Bentuk Normal Boyce-Codd (BCNF)
Menghilangkan Ketergantungan Multivalue
Bentuk Normal Keempat (4NF)
Menghilangkan anomali-anomali yang tersisa
Bentuk Normal Kelima
2.Jenis kunci-kunci yang ada pada tahap normalisasi :
• Candidate key,satu set minimal atribut yang mengidentifikasi secara unik suatu kejadian spesifik dari entity.
• Primary key,satu atribut atau satu set minimal atribut yang mengidentifikasi secara unik suatu kejadian spesifik dan dapat mewakili setiap kejadian dari suatu entity.
• Alternate key,kuncu kandidat yg tidak dipakai sebagai primary key.
• Foreign key,satu atribut yang melengkapi satu relationship yang menunjukan ke induknya.
3.1)Tipe File adalah macam –macam file yang terdiri dari :
a.File induk : file induk acuan dan file induk dinamik
b.File transaksi,Laporan,sejarah,pelindung,kerja.
2)Organisasi File adalah file yang tergabung dalam index angka atau huruf.
Contohnya:indexes sequential.
3)Media File adalah Tempat untuk menyimpan file.contohnya: Hard disk.
4)Field Kunci adalah cirri dari suatu file(induk file).contohnya :primary key
Pada acces.
4.-ciri –ciri bentuk normal kesatu:
• Setiap data di bentuk dalam flat file ,data dibentuk dalam satu record demi satu record dan nilai dari field-field berupa”atomic value”
• Mempunyai ketergantungan secara parsial.
• Tidak ada set atribut /field yang berulang atau yang berinisial ganda.
• Tiap field /atribut hanya satu pengertian.
-ciri-ciri bentuk normal kedua
• Menghilangkan ketergantungan parsial
• Memenuhi criteria bentuk normal kesatu dan atribut bukan kunci haruslah bergantung secara fungsi pada kunci utama.
• Mempunyai hubungan transitif.
5. Fungsi normalisasi :
• Meminimalkan ukuran penyimpanan yang diperlukan unutuk menyimpan data.
• Meminimalkan resiko inkonsistensi data pada basis data.
• Meminimalkan kemungkinan anomaly pembaruan.
• Memaksimalkan stabilitas struktur data.
PERTEMUAN 10
1.tiga tujuan membuat spesifikasi proses :
• Untuk mengurangi makna ganda dari proses tersebut
• Memperoleh deskripsi yang tepat mengenai apa yang dicapai
• Untuk memvalidasi system desain

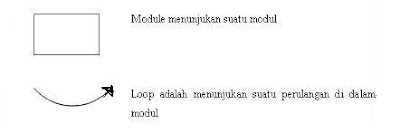

2.simbol-simbol:
3.pseudocode adalah imitasi (mirip) yang menunjukan kode dari program.
4.tabel keputusan terdiri dari 4 bagian utama :
• Condition stub,berisi kondisi yang akan diseleksi.
• Condition entry,berisi kemungkinan dari kondisi yang akan diseleksi(Y atau T dengan symbol N)
• Action stub,berisi pernyataan yang akan dikerjakan.
• Action entry,digunakan untuk memberi tanda tindakan mana yang akan dilakukan dan mana ang tidak dilakukan.
5.Alat-alat perancangan program:
• Bagan terstruktur(structured chart)
• Struktur English dan pseudocode
• Tabel keputusan (decision table)
• Bagan HIPO
• Bagan alir program(program flowchart)
PERTEMUAN 11
1.fungsi HIPO :
- Untuk memberikan struktur yang memungkinkan fungsi suatu sistem dapat dimengerti.
- Untuk menguraikan fungsi-fungsi yang akan dikerjakan oleh sustu program, bukan untuk mengkhususkan pernyataan program yang dipakai untuk melaksanakan fungsi-fungsi tersebut.
-Untuk memberikan deskripsi visual dari input yang akan dipakai serta output yang akan dihasilakan oleh masing-masing fungsi pada tiap-tiap tingkat diagram.
2. Flowchart terbagi atas lima jenis, yaitu :
§ Flowchart Sistem (System Flowchart)
Flowchart Sistem merupakan bagan yang menunjukkan alur kerja atau
apa yang sedang dikerjakan di dalam sistem secara keseluruhan dan
menjelaskan urutan dari prosedur-prosedur yang ada di dalam sistem.
Dengan kata lain, flowchart ini merupakan deskripsi secara grafik dari
urutan prosedur-prosedur yang terkombinasi yang membentuk suatu
sistem.
Flowchart Sistem terdiri dari data yang mengalir melalui sistem dan proses
yang mentransformasikan data itu. Data dan proses dalam flowchart
sistem dapat digambarkan secara online (dihubungkan langsung dengan
komputer) atau offline (tidak dihubungkan langsung dengan komputer,
misalnya mesin tik, cash register atau kalkulator).
§ Flowchart Paperwork / Flowchart Dokumen (Document Flowchart)
Flowchart Paperwork menelusuri alur dari data yang ditulis melalui sistem.
Flowchart Paperwork sering disebut juga dengan Flowchart Dokumen.
Kegunaan utamanya adalah untuk menelusuri alur form dan laporan
sistem dari satu bagian ke bagian lain baik bagaimana alur form dan
laporan diproses, dicatat dan disimpan.
§ Flowchart Skematik (Schematic Flowchart)
Flowchart Skematik mirip dengan Flowchart Sistem yang menggambarkan
suatu sistem atau prosedur. Flowchart Skematik ini bukan hanya
menggunakan simbol-simbol flowchart standar, tetapi juga menggunakan
gambar-gambar komputer, peripheral, form-form atau peralatan lain yang
digunakan dalam sistem.
Flowchart Skematik digunakan sebagai alat komunikasi antara analis
sistem dengan seseorang yang tidak familiar dengan simbol-simbol
flowchart yang konvensional. Pemakaian gambar sebagai ganti dari
simbol-simbol flowchart akan menghemat waktu yang dibutuhkan oleh
seseorang untuk mempelajari simbol abstrak sebelum dapat mengerti
flowchart.
§ Flowchart Program (Program Flowchart)
Flowchart Program dihasilkan dari Flowchart Sistem.
Flowchart Program merupakan keterangan yang lebih rinci tentang
bagaimana setiap langkah program atau prosedur sesungguhnya
dilaksanakan. Flowchart ini menunjukkan setiap langkah program atau
prosedur dalam urutan yang tepat saat terjadi.
Programmer menggunakan flowchart program untuk menggambarkan
urutan instruksi dari program komputer.
Analis Sistem menggunakan flowchart program untuk menggambarkan
urutan tugas-tugas pekerjaan dalam suatu prosedur atau operasi.
§ Flowchart Proses (Process Flowchart)
Flowchart Proses merupakan teknik penggambaran rekayasa industrialyang memecah dan menganalisis langkah-langkah selanjutnya dalam suatu prosedur atau sistem.Flowchart Proses digunakan oleh perekayasa industrial dalammempelajari dan mengembangkan proses-proses manufacturing. Dalamanalisis sistem, flowchart ini digunakan secara efektif untuk menelusuri alur suatu laporan atau form.
3.perbedaan general way dengan iteration pada pembuatan flowchart yaitu pada cara yang digunakan dan metode yang digunakan.
4.contoh HIPO dalam suatu modul :
5.contoh flowchart dalam program :
PERTEMUAN 12
1.perbedaan komponen biaya dan komponen mamfaat,yaitu dari proses dan hasilnya atau outputnya.yaitu sebagai berikut:
a.komponen biaya,terdapat biaya2 yg harus di perhatikan yaitu :
• Biaya pengadaan(procurement cost)
• Biaya persiapan operasi
• Biaya proyek(project related cost)
• Biaya operasi(on going cost) dan biaya perawatan(maintenance bcost).
b.komponen mamfaat:
• Manfaat mengurangi biaya
• Manfaat mengurangi kesalahan-kesalahan
• Manfaat meningkatkan kecepatan aktifitas
• Manfaat meningkatkan perencanaan dan pengendalian manajemen.
2.Return Of Investment adalah suatu pengembalian investasi yang digunakan untuk mengukur persentase manfaat yang dihasilkan oleh proyek dengan dibandingkan biaya yang dikeluarkan.
3.Cara Menentukan NPV :
NPV= - nilai proyek + (1+i)1+(1+i)2+…+(1+i)n
NPV=net present value,i=tingkat bunga
(1+i)1=procced 1,(1+i)n=procced n
N=umur dari proyek
Jika NPV>0,maka investasi menguntungkan dan dapat diterima.
4.Yang termasuk kedalam klasifikasi biaya :
a.Biaya pengadaan,yaitu biaya yang termasuk sehubungan untuk memperoleh perangkat keras dan biasanya digunakan pada tahun pertama.
b.Biaya persiapan operasi,yaitu yang berhubungan dengan semua biaya untuk mebuat system siap dioperasikan.
c.biaya proyek,yaitu biaya yang berhubungan dengan biaya-biaya untuk mengembangkan system ,termasuk penerapannya.
d.biaya operasi dan biaya perawatan,yaitu biaya yang dikeluarkan untuk mengoperasikan system supaya dapat beroperasi.biaya perawatan yaitu biaya yang dikeluarkan untuk merawat system dalam masa operasinya.
5.Diketahui :
TM= Rp.394.500.000
TB=Rp.231.550.000
Ditanyakan ROI (Return On Investment)..??
Jawab
ROI=TM - TB x 100%
TB
=394.500.000- 231.550.000 x 100%
231.550.000
=0,704 x 100% = 70,04 %
Dapat diterima coz NPV lebih besar dari 0,atw menguntungkan
